2.1. 内置PLC的模式设置

2.1. 内置PLC的模式设置



内置PLC的工作模式、可在『[F7]:条件设置』 → 『[F1]:应用条件』 → 『5:内置 PLC 模式』的 <关闭、 停止、 R-停止 、 R-运行 、 运行>中选一设置。

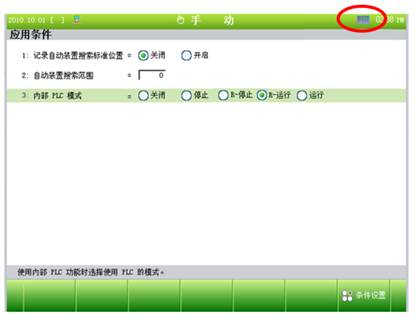

图 2.1 内置PLC模式设置

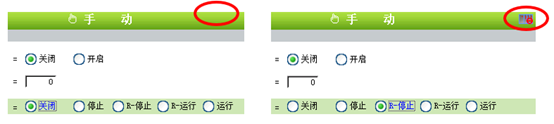

根据所选模式、在TP画面右上方显示图标。如上图所示、如果是[PLC=<R-运行>]或[PLC=<运行>]状态、就会显示PLC图标。如下图所示、[PLC=<关闭>]时图标会消失、[PLC=<停止>]状态时会在PLC图显示红色禁止标记。





n   关闭

内置PLC的所有功能都会处于无效状态。这时、机器人控制器的数码输出(Digital Output)- DO1~DO4096会自动输出物理性输出(Physical Output)-Y1~Y4096、并且物理性输入X1~X4096会自动输入DI1~DI4096。这时各适用DI、DO、X和Y的属性。

例如、DO1为副逻辑、Y1也属副逻辑时如果用DO1=1输出、DO1会呈副逻辑、0被输入为Y1、Y1的属性会呈副逻辑、因此实际的输出值为Y1=1。



n   R-停止 / 停止

停止内置PLC的工作。R-停止 显示在HRLadder可以变更的Remote状态。如果设为STOP、就不能在HRLadder变更工作模式。内置PLC被Stop时、PLC的输出信号DI、Y、R Relay会自动变为0。但、除PLC以外的HRBasic或分配中、 Y输出值为“SP11=On”时、Y输出就会保持之前值。



n   R-运行 / 运行

启动内置PLC。R-运行 显示可在HRLadder变更的Remote状态、如果设为Run、 就不能在HRLadder变更工作模式。
