2.4. 涂胶运行属性设置

2.4. 涂胶运行属性设置

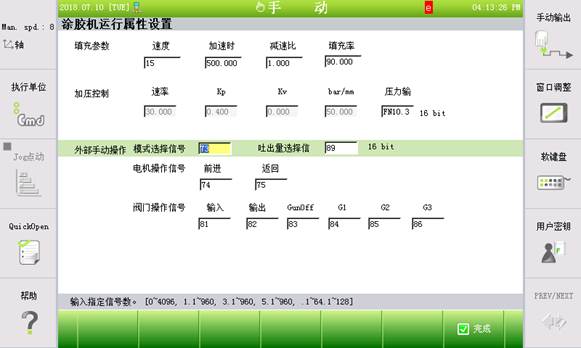

在“涂胶运行属性设置”界面上，可以设置与加压力调节相关的运行属性及外部手动操作参数等。『[F2]:系统』 → 『4:应用参数』 → 『20:涂胶环境设置』 → 『<F2>运行属性』





(1)   填充参数

设置电机在填充密封胶时的填充速度及加速／减速。填充速度设为过快时，可能会因不到最小压力而出现相关错误。

请在“填充率”中指定填充量占到增压单元总容量的百分之多少。若供应于增压单元的一次泵压力高于待机压力设定值，在填充后调节待机压力时，则会造成气缸有所后退，因此，建议将填充率设为不到100%。



(2)   加压力控制

请输入为控制加压力所需的速度调节比率及控制参数。

仅限熟练工在必要时进行调整。

“压力输出”信号主要分配旨在将压力传感器测量值向外部输出的信号。因为此时所输出的压力值为将被测压力值乘100倍而计算出的整数型16bit数据，因此，信号接收端需将被测压力值换算为经除以100的数值。



(3)   外部手动操作

若要从外部（工艺控制盘等）手动操作涂胶增压单元，请指定将要接收的控制信号。输入“模式选择信号”后，外部手动操作模式即会正常运行。在外部手动操作模式下，按照外部输入信号打开/关闭输入阀、输出阀及枪阀（Gun valve）等。“出胶量选择信号”可以从设定的输入端口接收以16bit数据形式的出胶量(以cc为单位）信号。指定出胶量并输入气缸前进信号后，按指定的出胶量吐出后就会停止。但气缸的前进/后退只有在阀门的开闭状态符合前进/后退条件时才能正常运行。例如，要使气缸后退，输入阀须处于打开状态，输出阀则须处于关闭状态，这样才能正常执行后退动作。若要在外部手动操作模式下使增压单元的电机启动，控制器就需要在远程模式状态下处于“Motor On”。
