2.5. Step 3.设置确认

2.5. Step 3.设置确认



应用设置完毕后，可以通过“设置确认”程序检查到现在为止进行设置的内容。设置确认仅可以在完成基本设置和应用设置的状态下进行。

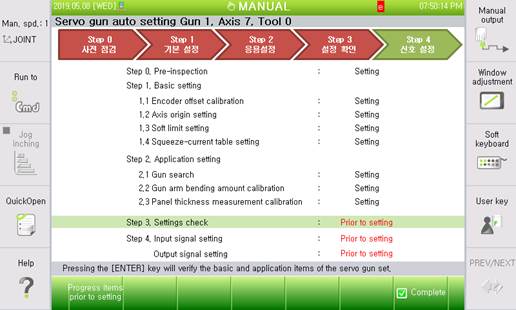

如下所示，在“Step1. 事先检查”、“Step 2. 基本设置”、“Step 3. 应用设置”完成状态下点击『[F1]: 进行设置前项目』或将鼠标放在“Step 3. 设置确认”后点击Enter以完成设置确认。

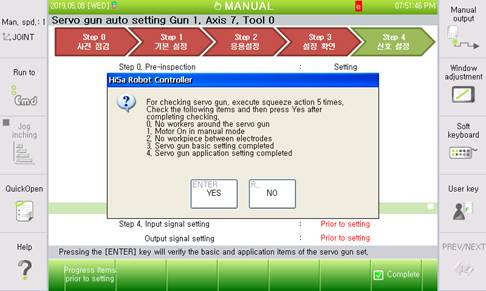

因设置确认是在伺服焊枪的移动状态下进行，如下图所示，事先必须要满足条件。





-   安装与设置时使用的Tip相同状态的Tip（安装新Tip后Tip Dressing时无法正确确认）

-   伺服焊枪周围没有作业人员

-   移动电极和固定电极之间没有作业物

-   手动模式

-   开启马达

-   伺服焊枪基本设置完毕

-   伺服焊枪应用设置完毕



满足上述条件，进行设置确认后可移动到“应用设置”画面监控伺服焊枪的移动状态等。

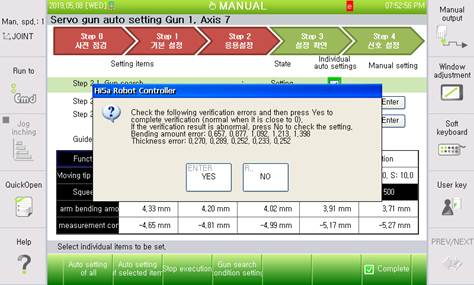

完成“设置确认”后，如下图所示显示验证过程中预测的误差。因为显示的值是误差，如接近0即可视为正常设置。如误差大于0，应重新进行设置或检查伺服焊枪及周围环境的变化。





同上画面，如对设置结果满意，请点击“是”退出“设置确认”步骤。如不满意，则点击“否”重新进行设置或检查伺服焊枪及周围环境的变化。
