2.4. Step 2.应用设置

结束基本设置后可进行应用设置。应用设置是完成“加压力-电流表调试”后可进行设置的项目，包括指定焊枪搜索基准位置、估算加压时伺服焊枪臂弯量、测量正确板厚的补偿程序。

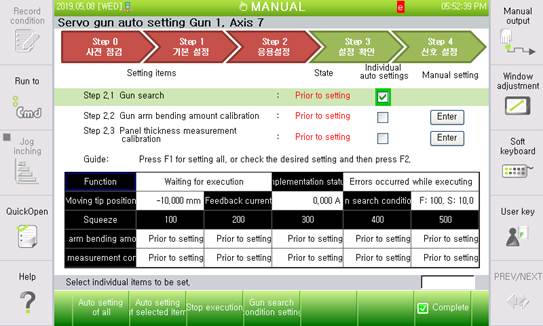

如图所示，应用设置由下面的3个项目构成。

(1) 焊枪搜索

- 对测量Tip磨损量时的基准位置进行设置，检测1次磨损量。

- 手动设置请参考“焊枪搜索”章节。

(2) 焊枪臂弯量补偿

- 焊枪臂弯量补偿是为了补偿伺服焊枪加压时焊枪臂弯曲的程度而进行的设置。根据加压力-电流表上设置的加压力设置弯量。

- 手动设置时，点击上图的手动设置键或打开『[F2]: 系统』 → 『4: 应用参数』 → 『1: 点焊』 → 『3: 焊枪参数』选择拟要设置的焊枪编号后点击『[F6]: 应用条件』进入。

(3) 板厚测量补偿

- 板厚测量补偿是通过ThickCheck指令来提高所测板厚的精密度的设置。

应用设置中，“焊枪搜索”设置是必须要设置的项目，如未进行“焊枪搜索”设置则无法执行点焊相关指令或示教。（例，SPOT GN=1,…）

相反，“焊枪臂弯量补偿”和“板厚测量补偿”虽然与点焊相关指令的执行和示教无关，但却是正确的动作和板厚测量所需的设置。

应用设置可采用自动设置和手动设置方式进行。

(1) 自动设置

- 伺服焊枪会自动移动执行“焊枪搜索”、“焊枪臂弯量补偿”和“板厚测量补偿”。应用设置的所有项目都能自动设置。

(2) 手动设置

- 由用户执行“焊枪搜索”后输入“焊枪臂弯量补偿”和“板厚测量补偿”值。
