4.1. 服务初始画面

4.1. 服务初始画面



可以对服务项目中的监测、变量及文件管理等提供给用户的各种便利事项进行设置。



点击手动或自动模式的初始画面上的『[F1]:服务』键，会显示下一画面。

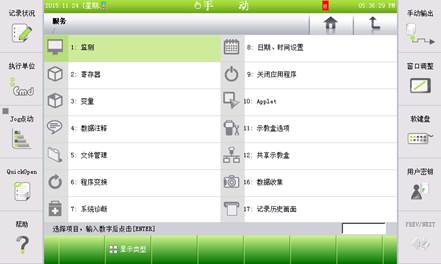

图4.1 服务初始画面





l 子菜单(sub menu)的选择方法



(1)   选择子菜单时、请利用[方向]键使反转棒移动到希望的项目后点击[ENTER]键。。

(2)   请利用[数字]键将要选择的项目输入输入框、然后点击[ENTER]键。

(3)   请直接触碰要在触摸屏进行设置的菜单项目的位置。



按各项目提供的服务如下。



(1)   监测：确认各种输入、输出及应用状态

(2)   寄存器：设置shift及技术寄存器

(3)   变量：确认及设置各种变量值

(4)   数据注释：设置输入/输出信号及变量的注释

(5)   文件管理：管理主板内部、示教器和USB存储器中的文件 (移动、复制、删除)

(6)   程序转换：制作好的程序的条件及位置等的统一或个别转换

(7)   系统诊断：系统版本升级及机器人和控制器的状态确认

(8)   日期、时间设置：设置示教器的日期和时间

(9)   应用程序结束：结束示教器的程序

(10) 小应用程序：各种小应用程序的登记及使用设置

(11) 示教器选项：设置示教器的效果音、画面保护、自动重启时间

(12) 示教器共享：设置示教器共享功能

(13) 前页画面记录：为了输入输出信号的更新状态的确认而进行设置



在第4章中对上述服务项目的详细事项进行说明
