4.13. 记录历史画面

4.13. 记录历史画面



是可以记录Hi5a控制器的FB1、FB3、FN输入、输出信号变更历史的功能。 最多设置4种触发条件后，如果让使用与否位于On上，点击完成按钮，则每当相关信号根据触发条件变更时HYSTORY。TXT文件中记录变更内容。

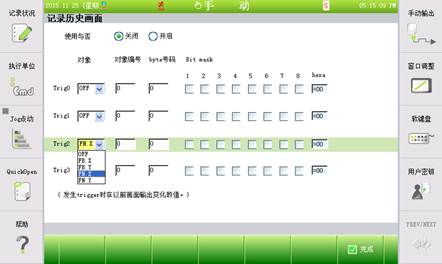

图 4.151 设置记录历史画面功能



n 客体：从FB.X, FB.Y, FN.X, FN.Y中选择想要的信号客体。

n 客体编号：输入客体编号。

n byte编号：输入是否监测选择客体的第几次字节信号。

n bit掩码：输入是否监测选择客体字节的第几次bit。



例如，在如上图所示进行设置的情况下，如果设置过去画面记录功能，



①    Trig0: 把FB5.XB9的上位4bit信号变更历史记录到HYSTORY.TXT中。

②    Trig1: 把FB5.YB2的1,2,3,8号bit信号变更历史记录到HYSTORY.TXT中。

③    Trig2: 把FN1.XB3的3号bit信号变更历史记录到HYSTORY.TXT中。



HYSTORY.TXT文件中的信号变更历史以如下形态记录。
