2.7. ARM FRAME上部安装面详细图

2.7. ARM FRAME上部安装面详细图



机器人ARM FRAME及ARM PIPE上部设有用于安装周边设备的螺孔（Tap）。

请在带有“▦”的范围内安装周边设备（如阀门等）。



[使用注意事项]



周边设备仅限安装于ARM FRAME或ARM PIPE上部2处中一处。安装时，请注意负载中心位置不得超过带有“▦”的范围。

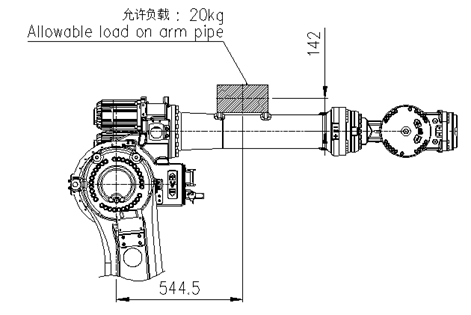

n ARM PIPE上最大负载：20kg

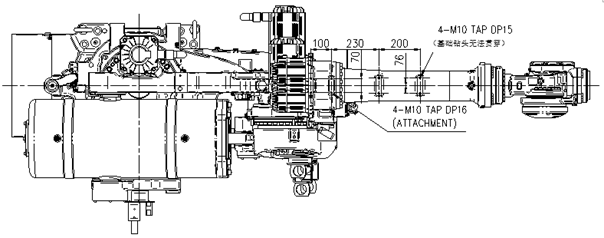

图 2.6 ARM FRAME上部安装面详细图（HS220S）
