4.3.6. DC复合电源装置(SMPS HDI-200)
4.3.6. DC复合电源装置(SMPS:HDI-200)
供给控制器内的全部DC电源。输入电压是AC48V、输出多种稳定的DC电压、是供电给控制器内的多种电路板、驱动装置、系统I/O、示教盒等的复合电源供给装置。

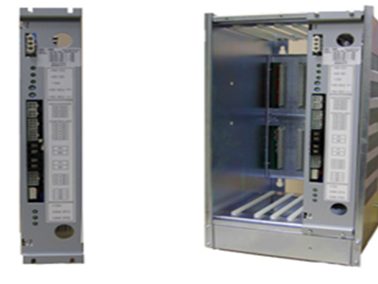

图 4.56 SMPS SR1的外观、安装到机架后的内部配置
表4‑61 SMPS(SR1)规格(输入电压: AC45V~50V、50/60Hz)
额定输出 | 用途 | 连接 |
编码器(5V) | 马达编码器电源: DC5V | W/H连接器(CNE1) |
控制器(5V) | Rack内电路板电源: DC5V | 背板(BD501) |
P1-M1 | 系统I/O电源: DC24V | 系统板、其它可选电路板等 |
P2-M2 | 示教盒电源: DC24V | TP510连接器(CNTP) |
DC-15V | 驱动装置控制电源 | 背板(BD501) |
DC+15V | 伺服板模拟部分控制电源 | 背板 (BD501) |
