4.3.8. 小出口(Small Door)板(BD5B1)
4.3.8. 小出口(Small Door)板(BD5B1)
小出口(Small Door)板(BD5B1)是为了用户可以连接以太网、RS232、CAN等各种通信线路而集成了输入输出连接器的电路板。位于控制器前面操作面板的下方、打开小门后就可以连接到RS232和以及网端口上。

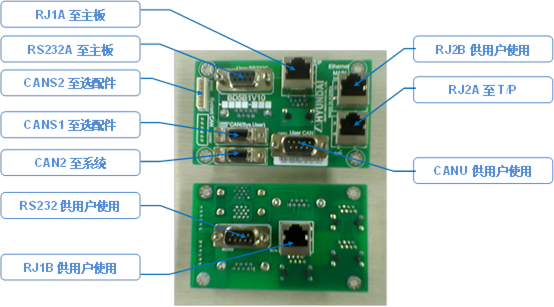

图 4.61 小出口板(BD5B1)的构成

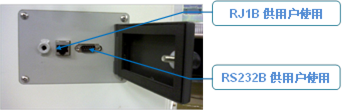

图 4.62 小出口板(BD5B1)的内部及外部
小出口(Small Door)板(BD5B1)是为了用户可以连接以太网、RS232、CAN等各种通信线路而集成了输入输出连接器的电路板。位于控制器前面操作面板的下方、打开小门后就可以连接到RS232和以及网端口上。
图 4.61 小出口板(BD5B1)的构成
图 4.62 小出口板(BD5B1)的内部及外部
