4.3.7.2. 连接器

4.3.7.2. 连接器



供电板(BD5C0)的连接器配置如下图所示、其各自的用途及连接装置如下表所示。

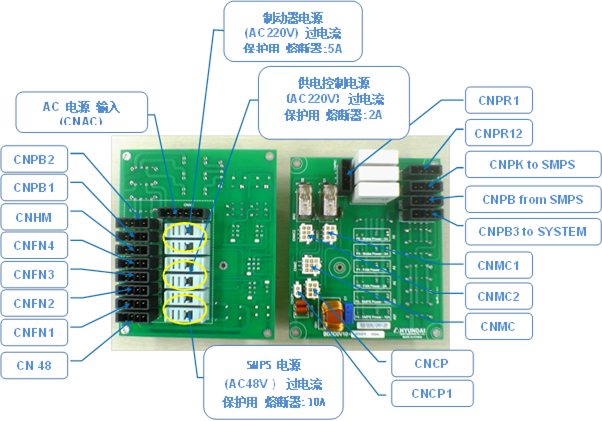

图 4.60 供电板(BD5C0)的连接器



表 4‑63 前面模块中保险系的种类和用途

名称	用途	连接外部装置
CNAC	输入各种AC电源	变压器
CN48	输出SMPS电源(AC48V)	SMPS
CNFAN1~3	输出供电驱动用电源(AC220V)	FAN模块
CNHM	输出计时器(Hour Meter)用电源(AC220V)	计时器(可选规格)
CNPR1	输入预充电(precharge)电阻电源	MC2输入端
CNPR2	输出预充电(precharge)电阻电源	MC2输出端
CNPK	制动器电源用输出(AC220V)	制动器电源用SMPS输入端
CNPB	输入制动器电源(DC24V)	制动器电源用SMPS输出端
CNPB1、2	输出制动器电源(DC24V)	伺服放大器、扩展制动器板等
CNPB3	输出制动器电源(DC24V)	输入系统板CNPB
CNCP1	输入马达电源用电路切断器(CB)的监控	马达电源用电路切断器(CB)
CNCP	输出电路切断器及熔断器的监控	输入系统板CNCP
CNMC1、2	磁接触开关驱动及监控	磁接触开关MC1、MC2
CNMC	磁接触开关驱动信号及监控信号	系统板CNMC
