6.1.12.2. 原因及检查方法

(1) 请确认发生错误的轴是否与其他设备有机械性干涉。

(2) 请检查马达电源线路。

n 请确认连接机器人和控制器的配线。

n 请确认机器人机内配线。

n 请确认控制器内部配线。

(3) 请检查控制器内部伺服基板与驱动装置间的CNBS电缆。

(4) 请替换其它配件。

(1) 请确认发生错误的轴是否与其他设备有机械性干涉。

有机器人的机械性干涉或冲突时会发生此错误。超过限制区域时应通过手动操作将机器人移动到安全区域。

(2) 请检查马达电源线路。

请关闭1次电源后分离该轴驱动装置的U、V、W并检查各相的短路与否。请利用万用表(测试仪)等装备1: 1确认各相配线。

警告(Warning)

在投入电源的状态下检查可能会导致触电危险、请注意。

n 请确认连接机器人和控制器的配线。

去除连接控制器与机器人或驱动装置的配线、确认各相(U相、V相、W相)是否相互或与接地短路的地方、如果有短路的地方、就应替换该配线。

<外部配线>

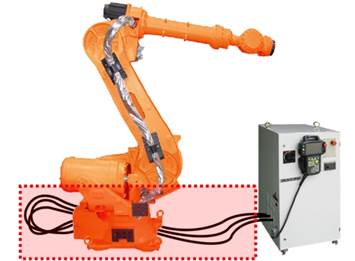

图 6.67 机器人与控制器间的基本安装结构图

n 请检查机器人内部的机内配线。

需要检查连接于机器人内部马达的配线是否有短路或配错的地方。

图6.68 机器人机内配线

n 请检查控制器内部配线。

需要检查控制器内部的AMP和所安装的配线检查。

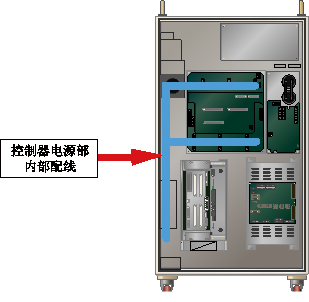

图6.69 控制器内部(电源部)

(3) 请检查控制器内部伺服板(DSP板)与驱动装置间的CNBS电缆。

请检查CNBS电缆是否正确安装。电缆没有正确安装或电缆不良时可能会发生该错误。

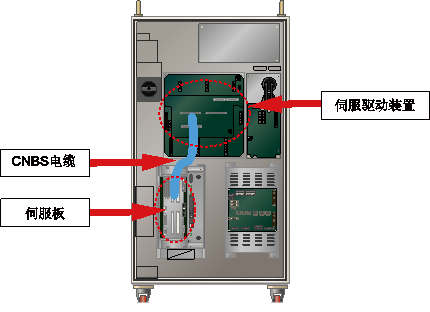

图 6.70 控制器内部(CNBS电缆)

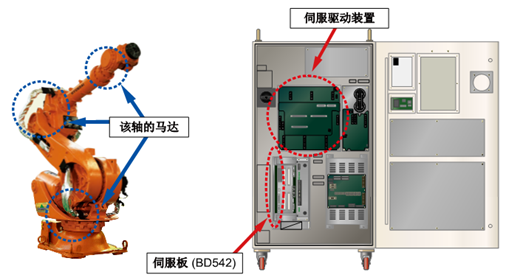

(4) 请替换其它配件。

按伺服板(BD542) → 伺服驱动装置 → 马达的顺序替换并确认错误发生与否。
