6.1.5.2. 原因及检查方法

6.1.5.2. 原因及检查方法



(1)    请确认控制器内部的主板是否处于正常状态。   (2)    主板的7-Segment状态为“.”(正常)时 n  TP通讯状态图标为白色 n  TP通讯状态图标为x   (3)    主板的7-Segment状态为“u.”时 n  TP通讯状态图标会显示x。   (4)    主板的7-Segment状态为非正常时 n  TP通讯状态图标会显示x。



(1)   请确认控制器内部的主板是否处于正常状态。

主板或示教盒因某种原因不能正常驱动、就可能会断开通讯连接。主板的正常/非正常与否可通过主板的7-Segment确认。

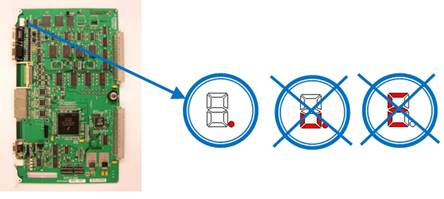

图 6.25 7-Segment的正常状态、除此之外都属非正常状态(参考上图)

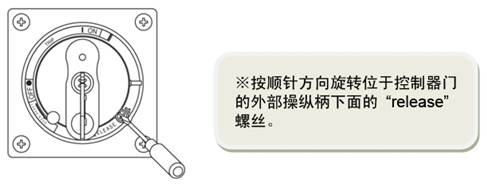

在电源投入的状态下控制器门被关闭时请开门后确认、开门方法请参考下图。





在电源投入的状态下开门的方法



注意 开放控制器后只确认主板的状态、为了安全请勿触摸其它部位。 确认主板为正常状态后必须关闭。



(2)   主板的7-Segment状态为“.” (正常)时





请确认位于TP510 “题目标示栏”左侧的“ TP通讯图标”状态。



n TP通讯状态图标为蓝色、就表示正常。





n TP通讯状态图标为白色、





Ø 就应怀疑MAIN↔TP之间的LAN Cable出现异常(并非open)或示教盒出现异常。



①    请下载与TP相同版本的主板应用程序。

②    请替换TP510后重试。

③    请替换控制器内TP连接器↔主板之间LAN Cable后重试。

④    继续出现同一现象时请向本公司AS组联系。



n TP 通讯状态图标为x时





Ø 怀疑MAIN↔TP之间的LAN Cable为短线(open)。



①    请替换TP后重试。

②    请替换控制器内TP连接器↔MAIN之间的LAN Cable后重试。

③    继续出现同样现象时请向本公司AS组联系。



(3)   主板的7-Segment状态为“u.”时





n TP通讯状态图标会显示为x。





Ø 怀疑MAIN↔系统板之间的Cable或系统板有异常。



①    请确认Cable两端的连接器(CANIO↔CAN1)是否正确插入。

②    请确认CNMC连接器的电源是否为AC48V。

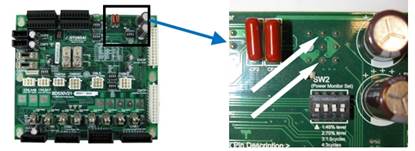

③    请确认SW1的VE(3pin)是否为DC0V。





④    请替换(CANIO↔CAN1)Cable后重试。

⑤    请替换系统板后重试。

⑥    继续出现同样现象时请向本公司AS组联系。



(4)   主板的7-Segment状态为非正常时





n TP通讯状态图标会显示为x。





Ø 这时是主板的问题。

①    请替换主板后重试。

②    继续出现同样现象时请向本公司AS组联系。
