2.5.1. 计时图

2.5.1. 计时图



下面的计时图是在非节电状态下、也就是通过输入信号立即执行指令时计算出的时间。



(1)   正常结束MOVE指令

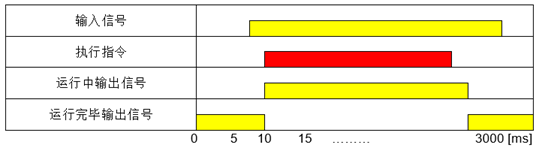

下图是单独执行的MOVE指令正常结束时的计时图。直到到达记录的位置、输入信号应始终保持On状态。



(2)   MOVE指令执行中停止输入

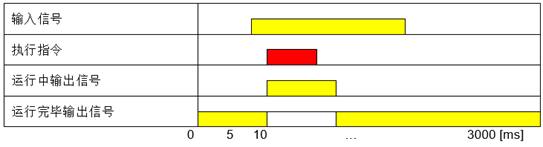

下面显示的是单独执行MOVE指令时(移动到记录位置的过程中)输入信号被关闭而停止时的计时图。执行中的输出信号立即被关闭、执行完毕输出信号不会被打开。





(3)   其他指令正常结束

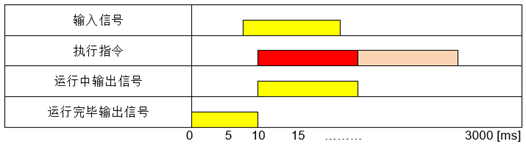

下面是除MOVE指令外其他指令的单独执行正常结束时的计时图。
