4.3.3.3. 显示装置

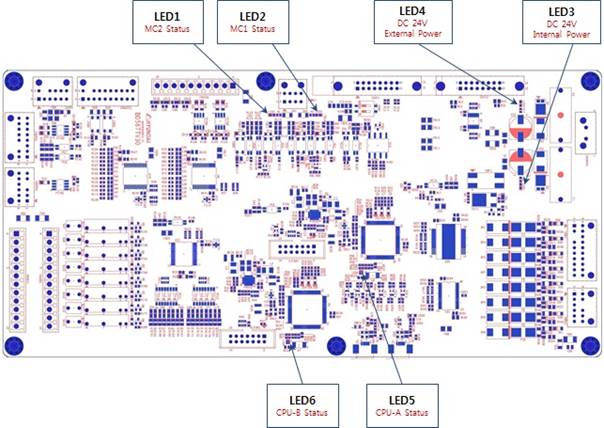

图 4.33 系统板(BD567T)的显示装置

表 4‑23 系统板(BD567T)显示设备说明

名称	显示内容	颜色	正常时	发生异常时处置内容
LED1	MC2	绿色	亮起	1. 确认MC2 Status 2.检测电源中断的产生 3.检测CNMC1线缆
LED2	MC1	绿色	亮起	1. 确认MC2 Status 2. 检测电源中断的产生 3. 检测CNMC1线缆
LED3	内部24V电源	绿色	亮起	1.检测电路板上的24V电源 2.检测 SMPS 5V电源 3.检测电源线缆CNP1
LED4	外部24V电源	绿色	亮起	1. 确认板外24V电源 2.检测电源线缆CNSMPS1
LED5	CPU_A	绿色	亮起	1. 确认CPU_A Status 2.检测电源线缆CNSMPS1
LEDB6	CPU_B	绿色	按下时: 熄灭解除时: 亮起	1. 确认CPU_B Status 2. 检测电源线缆CNSMPS1
