7.1.3. 查看放大画面

焊接波形查看画面显示与焊接数据的波形有关的信息、包括焊接数据的瞬时信息在内、也能看到历史信息。过滤焊机发送的电流和电压后显示其波形、并显示完成1次焊接(ARCON~ARCOF)时所计算的电流/电压平均值和偏差。且显示在焊接开始条件下设定的电流/电压的上下限值和超出上下限的时间。

焊接波形监控为了长时间提供具体的多样焊，提供波形的扩大、缩小和左右移动功能。通过波形移动，确认确认最大100秒以前的波形，其范围为0 ~ 500A、0 ~ 50V。操作方法请参考[7.1.4 操作]。

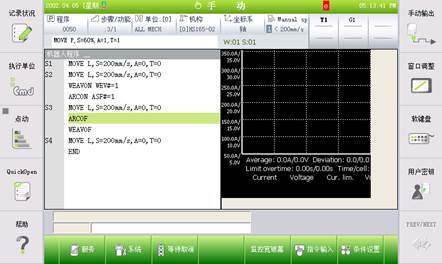

图7.3Arc查看监控焊接波形

(1) Average:电流和电压的平均值。焊接1次后积累的值。

(2) Deviation:电流和电压的偏差。焊接1次后积累的值。

(3) Limit Overtime: 电流和电压的上下限超出时间。焊接1次后积累的值。

(4) Time/cell:图标所示的1 Cell的时间当前有4个cell、可确认10秒钟的焊接结果。
