4.7.8. 命令语注释

（该功能从 Hi5a V40.06-00及以后版本开始支持

是利用预先设置的参数注释，自动把注释粘贴到命令语上的功能。也包含把注释全部删除，把序列号粘贴到点焊命令语 SPOT语句上的功能。

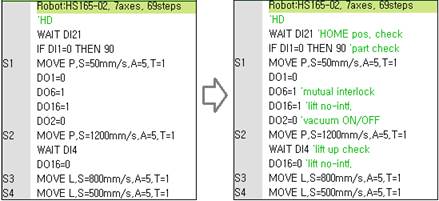

图 4.118 程序变化-命令语注释功能的执行例 1（信号赋值语句、WAIT语句）

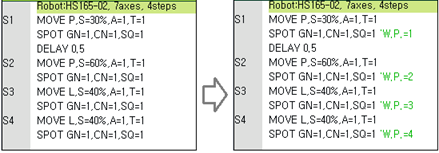

图 4.119 程序变化-命令语注释功能的执行例 2（SPOT语句）

(1) 选择『[F1]: 服务』 → 『6: 变换程序』 → 『9: 指令注释』

图4.120 指令注释画面

(2) 设置条件后用『[F7]: 执行』键执行。

n 原始程序

想要应用注释的原始程序的编号。

如果设置为0，则对所有的JOB的全部领域执行。

n 目标程序

保存注释后新保存的对象程序的编号

与原始程序编号相同时会被覆盖。

n 开始步~ 结束步

想要变更记录条件的范围。（初始值0~最后Step）

例如，如果设置为2~5，则从Step2的 MOVE语句到Step5的最后功能应用。

n 既存注释

n 应用对象（在选择既存注释‘全部删除’的情况下隐藏。

选择要应用注释的命令语。

对象命令语	自动注释
MOVE语句	对于包含Pose式的MOVE语句，把Pose式的第一个Pose参数的注释用作命令语注释。 (Pose参数的注释可以在『[F1]: 服务』 → 『3: 参数』的全局Pose画面或全局Pose相关的QuickOpen画面上设置。) 对隐藏的Pose MOVE语句不应用。
赋值语句左边	把赋值语句的左边参数的注释用作命令语注释。
WAIT语句 IF语句（包含ELSE IF语句） SELECT语句	把用条件参数指定的参数的注释用作命令语注释。（参数的注释可以在『[F1]: 服务』 → 『4: 数据注释』画面上设置。）
SPOT语句	把JOB范围内的序列号用作命令语注释。假如把词头设置为”WP #”，把开始编号设置为10，第一个SPOT语句会以WP #101，第二个SPOT语句会以WP #102之类的式子自动输入注释。

n 词头

用SPOT命令语的注释定义要应用的序列号的词头。请利用软键盘进行编辑。

n 开始编号

用SPOT命令语的注释设置要应用的序列号的开始编号。

l 如果命令语的条件参数变成数学式，则以占据数学式的第一个字的参数为基准决定注释。例如，如果DI1是“part check”，DI2是“vacuum check”，则在下面的IF语句上应用“part check”注释。

IF DI1=0 AND DI2=0 THEN 90 ‘part check

l 在JOB编辑画面的Block编辑模式下也可以点击 [F5: 自动注释]键，自动输入对当前选择的命令语的注释。而且，如果点击 [SHIFT] + [F5: 自动注释]键，则自动删除选择的命令语的注释。在“3.6 Block 编辑”章节中有对与此相关的内容的说明。

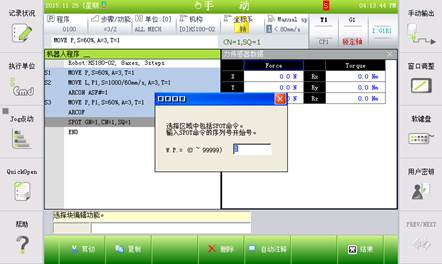

图 4.121 应用Block编辑模式下的命令语注释
