2.8. 应用(APPLICATION)配线及配管图

2.8. 应用(APPLICATION)配线及配管图​



机器人机体具有连接附加装备的连接器和空气装置。

下图显示用户应用连接器。



[注] 最大空压: 5.0bar (5.1 kgf/cm2, 72.5 psi)

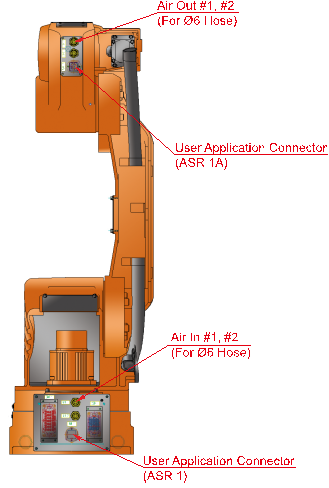

图 2.11 应用配线及配管图 : [HA006]



<ASR 1>

· 电缆 : 0.75 sq * 6 c

· 连接器形式

: HAN 8 D (M)

· 相应连接器

: HAN 8 D (F)

<ASR 1A>

· 电缆 : 0.75 sq * 6 c

· 连接器形式

: HAN 8 D (F)

· 相应连接器

: HAN 8 D (M)



图 2.12 应用配线连接器详图 : [HA006]

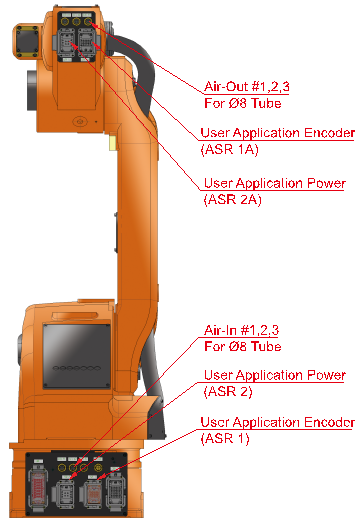

图 2.13 应用配线及配管图 : [HA020W/HA010LW]





<ASR 1>

· 电缆 : 0.2 sq * 3p

· 连接器形式

: HAN 24 DD (M)

· 相应连接器

: HAN 24 DD (F)

<ASR 1A>

· 电缆 : 0.2 sq * 3p

· 连接器形式

: HAN 24 DD (F)

· 相应连接器

: HAN 24 DD (M)

<ASR 2>

· 电缆 : 0.75 sq * 6 c

· 连接器形式

: HAN 10EE (M)

· 相应连接器

: HAN 10EE (F)

<ASR 2A>

· 电缆 : 0.75 sq * 6 c

· 连接器形式

: HAN 10EE (F)

· 相应连接器

: HAN 10EE (M)



图 2.14 应用配线连接器详图: [HA020W/HA010LW]
