4.3.7.1. 概要

供电模块是负责开闭及分配供给控制器的各种电源的模块。下图显示了具有各种连接器和熔断器的供电模块内部外部情况。

图4.57 供电模块

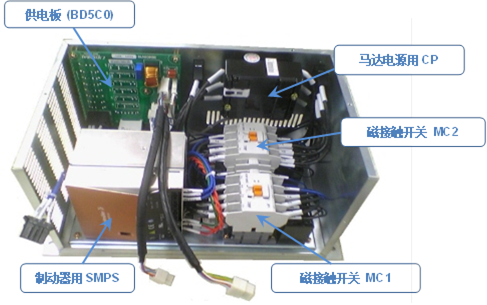

图 4.58 供电模块内部

针对马达电源用3相AC电源的开闭、制动器电源生成、风扇驱动等的AC控制电源以及DC装置电源供给的SMPS电源等的分配、如下图的电源系统图所示。各个电源上连接了电路切断器(CB)或熔断器、保护零件不受过电流的损害。为了分配电源并减少电线的使用、使用了供电板(BD5C0)。

图 4.59 Hi5 控制器的电源系统

表 4‑62 供电模块中熔断器的种类和用途
