5.9.2.1. 数字输入

5.9.2.1. 数字输入



板具有可输入ON/OFF状态的8个数字输出端口。使用光耦合器(photo-coupler)、与外部装置绝缘电。为了扩大适用范围、各输入会选择使用两种输入信号共模(input signal common)



使用在单位输入的电流为24V电压至5 mA。因此8个的输入都要使用时、总消耗40mA





5.58 在模拟板(BD584)的数字输入用接线端子



连接电弧焊接器(Arc welder)是使用分配输出、其内容如下表所示。



533 模拟板(BD584)的数字输入接线端子(TBDI) PIN结构

号码

名称

电弧焊接器连接用名称

备注

1

DIN1

WCR



2

DIN2

SHOCK_SENSOR



3

DIN3

WIRE_STICK



4

DIN4

WELDER_ERR



5

DIN5

WIRE_STATE



6

DIN6

GAS_STATE



7

DIN7

Reserved 1



8

DIN8

Reserved 2



9

DI_COM1

Signal Common 1



10

DI_COM2

Signal Common 2





数字输入端口的连接方式如下图所示。例示具有切点或NPN型输出的4个传感器连接方式。传感器6和传感器8是利用SMPS1 电源的结构、传感器1和传感器4是利用SMPS2电源的结构。即可使用2个不同的电源输入。这是板内部的SIP开关SSW1SSW2设置于分离。比如、传感器8是连接在输入端口8号。其传感器使用SMPS1电源、通过连接在9号的COMMON电源来结构电路。因此SSW1开关的8号为ONSSW2开关的8号为OFF





5.59 在模拟板(BD584)的数字输入连接方式



安装顺序要点如下.



    SIP开关SSW1 SSW2设置为OFF

    传感器和外部电源连接在输入接线端子TBDI

    SIP开关SSW1SSW2设置: 要使用的电源结构以符合的传感器SIP开关SSW1 SSW2 ON OFF



注意 :

SIP开关SW1SSW2的同样道岔编号不该同时ON状态。这样会short两个不同的电源。

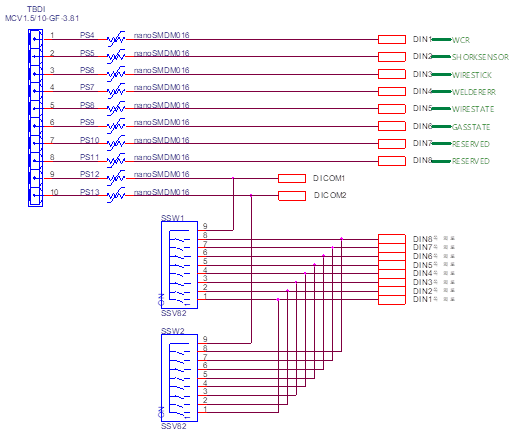

SIP开关SSW1SSW2在板内部的连接为如下图。数字输入接线端子TBDIDI_COM1(9PIN)连接在SIP开关SSW1的共模连接PIN(9PIN)、所以SSW11~8号开关为ON的话、以DI_COM1同样的电源连接与输入信号处理电路。

并且TBDIDI_COM2(10PIN)是连接在SIP开关SSW2的共模连接PIN(9PIN)、所以SSW21~8号开关为ON的话、以DI_COM2同样的电源连接与输入信号处理电路。

SSW1SSW21~8号为连接在各号码。因此对于要使用的输入信号号码、使如果SSW1SSW2两边同时ON的话、common电源就会short。即可以ON其中之一。





5.60 模拟板(BD584)数字输入的Common电路



注意:

SIP开关SW3SSW4的同样道岔编号不该同时ON状态。这样会short两个不同的电源。
