5.9.2.2. 数字输出

板具有ON/OFF状态输入的8个数字输入端口。使用了供应松下FET、已绝缘电与外部装置。为了扩大适用范围、各输入会选择使用两种输入信号共模(input signal common)和个别的切点输出。

24V电压时、单位输出的最大容许电流为125 mA。因此8个的输入都要使用时、总消耗1000mA。

图 5.61 在模拟板(BD584)的数字输出用接线端子

连接电弧焊接器(Arc welder)是使用分配输出、其内容如下表所示.

表 5‑34 模拟板(BD584)的数字输出接线端子(TBDO1)PIN结构

表 5‑35 模拟板(BD584)的数字输出接线端子(TBDO2)PIN结构

代码	名称	电弧焊接器连接用名称	备注
TBDO2 1	DOUT 1	GAS_VALVE
TBDO2 2	DOUT 1 COM
TBDO2 3	DOUT 2	Reserved 1
TBDO2 4	DOUT 2 COM
TBDO2 5	DOUT 3	Reserved 2
TBDO2 6	DOUT 3 COM
TBDO2 7	DOUT 4	Reserved 3
TBDO2 8	DOUT 4 COM
TBDO2 9	WS_A	Analog Wire Stick Check连接端头A
TBDO2 10	WS_B	Analog Wire Stick Check连接端头B

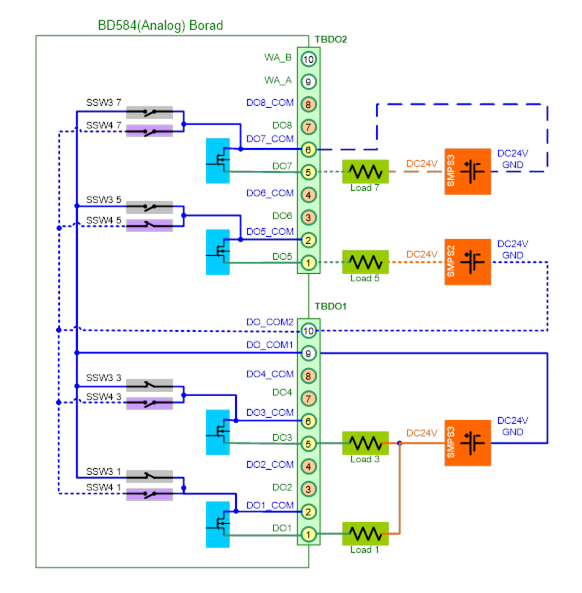

数字输出端口的连接方式如下图所示。例示把4个负载以3个形式的连接方式。利用负载1和负载3为 SMPS1电源、负载5为SMPS2电源、负载7为SMPS3电源的结构。即使用3个不同电源的输出。这是把板内部的SIP开关SSW3和SSW4未设置于分离。

比如、负载1该连接在输出端口的1号。其传感器使用SMPS1电源、所以要通过连接在9号的COMMON电源来结构电路。因此SSW3开关1号为ON、SSW4开关的1号为OFF。

负载7的情况、未使用COMMON电源、而另外的SMPS3来独立使用输出端口。SIP开关SSW3和SSW4的7PIN都要OFF、而在SMPS3把Ground连接到直接接线端子。

注意:

对SIP开关SW3和SSW4的同样道岔编号、不该同时ON状态。这样会short两个不同的电源。

图 5.62 在模拟板(BD584)的数字输出连接方式

安装顺序要点如下.

① SIP开关SSW3、SSW4设置为OFF。

② 负载及外部电源连接在输出接线端子TBDO1、 TBDO2。

③ SIP开关SSW3、SSW4设置: 要使用的电源结构以符合的负载SIP开关SSW3、 SSW4ON或 OFF。

注意:

对SIP开关SW3和SSW4的同样道岔编号、不该同时ON状态。这样会short两个不同的电源。

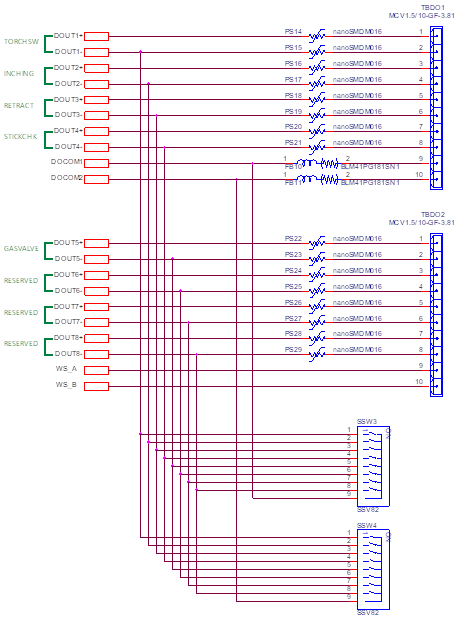

和输入相同、SIP开关SSW3和SSW4在板内部连接为如下。

图 5.63 在模拟板(BD584)的数字输出的Common电路

注意 :

对SIP开关SW3和SSW4的同样道岔编号、不该同时ON状态。这样会short两个不同的电源。
