5.9.2.3. 模拟输入

5.9.2.3. 模拟输入



其板有输出8个通道的模拟电压。各通道以-12V~+12V的范围、具有12-bit的分辨率。输入阻抗为20kΩ、连接的装置输出阻抗为无限大的阻抗较理想。8个通道是1msec模拟值传输给板、扫描时间(scan time)为1msec。





图 5.64 在模拟板(BD584)的模拟输入用接线端子



模拟输入用接线端子TBAI的PIN分配如下表所示.



表 5‑36 模拟板(BD584)的模拟输入接线端子(TBAI)PIN结构

代码	名称	用途	备注
1	AIN1	Analog Input Channel 1
2	AIN 2	Analog Input Channel 2
3	AIN 3	Analog Input Channel 3
4	AIN 4	Analog Input Channel 4
5	AIN 5	Analog Input Channel 5
6	AIN 6	Analog Input Channel 6
7	AIN 7	Analog Input Channel 7
8	AIN 8	Analog Input Channel 8
9	AING	Analog Input Ground
10	AING	Analog Input Ground

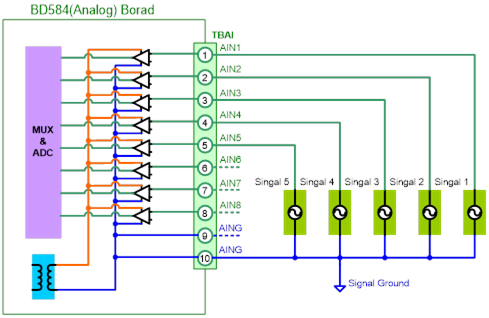

模拟输出端口的连接方式如下图所示。例示5个模拟信号的连接方式。各信号输入在AIN1~AIN5、信号的接地连接为9号或10号的AINGPIN。输入的信号以通过板内部的信号调节电路而AD转换。模拟输入电路的使用电源是绝缘分离型DC/DC转换器、分离与控制器的内部电源。
