5.9.2.4. 模拟输出
5.9.2.4. 模拟输出
其板有输出8个通道的模拟电压。各通道以-12V~+12V的范围、具有12-bit的分辨率。8个通道是5msec为模拟电压值、从主板上传输更新输出电压。
图 5.66 在模拟板(BD584)的模拟输出用接线端子
模拟输出用接线端子TBAO的PIN分配如下表所示。
表5‑37 模拟板(BD584)的模拟输出接线端子(TBAI)PIN结构
编号 | 名称 | 用途 | 备注 |
1 | AOUT 1 | Analog Output Channel 1 |
|
2 | AOUT 2 | Analog Output Channel 2 |
|
3 | AOUT 3 | Analog Output Channel 3 |
|
4 | AOUT 4 | Analog Output Channel 4 |
|
5 | AOUT 5 | Analog Output Channel 5 |
|
6 | AOUT 6 | Analog Output Channel 6 |
|
7 | AOUT 7 | Analog Output Channel 7 |
|
8 | AOUT 8 | Analog Output Channel 8 |
|
9 | AOUTG | Analog Output Ground |
|
10 | AOUTG | Analog Output Ground |
|

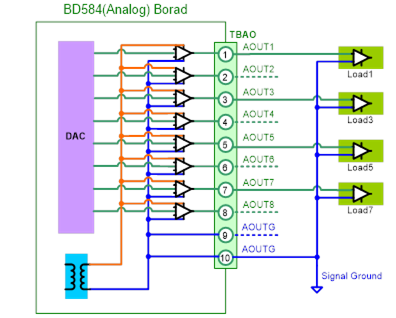

模拟输出端口的连接方式如下图所示。例示使用4个模拟电压输出的连接方式。电压输出使用了AOUT1、 AOUT3、 AOUT5、 AOUT7。电压的接地连接为9号或10号的AOUTGPIN。模拟输出电路的使用电源是绝缘分离型DC/DC转换器、分离与控制器的内部电源。
图 5.67 在模拟板(BD584)的模拟输出连接方式
