5.9.2.6. 电源连接器 CNP1

5.9.2.6. 电源连接器: CNP1



通过CNP1连接器提供到板的电源。下面的图表示CNP1连接器的外观和PIN分配。

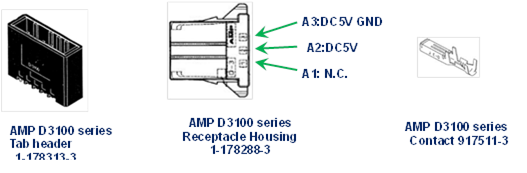

图 5.69 模拟板(BD584)的电源连接器CNP1



表 5‑38 模拟板(BD584)的电源连接器CNP1 PIN结构

编号	名称	用途	备注
A1	N.C.	无任何连接
A2	DC5V	DC 5V电源
A3	DC5V GND	DC 5V电源接地
