4.8.2. 故障记录

4.8.2. 故障记录



显示故障和警告历史。出现故障时、可以检查其详情、时间、程序编号、步编号、轴数据和输入/输出状态。可以记录故障日志、管理故障记录、同时、按『[F1]:重新准备』键能够把记录初始化。



(1)   选择『[F1]:服务』 → 『7:系统诊断』 → 『2:故障记录』。

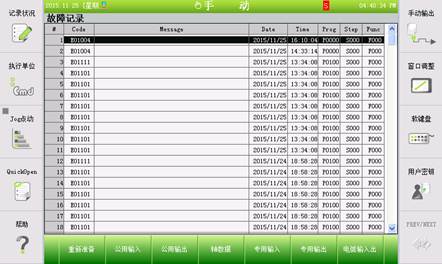

图4.139 错误历史记录画面



(2)   选择了一个特定项目并按『[F2]:公用输入』、『[F3]:公用输出』、『[F4]:轴数据』、『[F5]:专用输入』、『[F6]:专用输出』中的一个时、您可以检查故障的状态。比如、如果您用箭头键选择了『9: E0115 %s 轴）接收到的指令代码错误』并按『[F5]:专用输入』键、会显示以下画面。

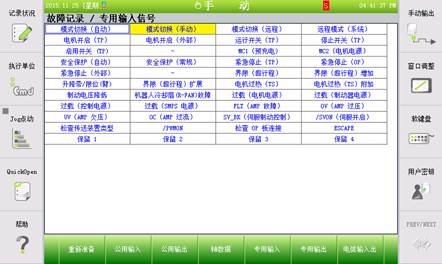

图 4.140 错误历史记录/专用输入信号





l  如果选择『[F1]: 重新准备』、会显示可以输入最大历史记录个数的对话框。



l 基本上、保存100个故障记录、但按用户的需要、能够从1到1000个设置故障记录的保存数量。输入最多记录数量后、点击[Enter]键、删除到目前为止的所有故障记录、按用户指定的数量保存新的记录。
