4.3.7.1. PSM及电装板 (BD5C2)
4.3.7.1. PSM及电装板 (BD5C2)
PSM(Hi5a-S 控制器电装模块)是负责对供应给控制器的各种电源进行开关及分配的模块。
下图显示各种连接器和熔断器所在的电装模块的内外部的样子。

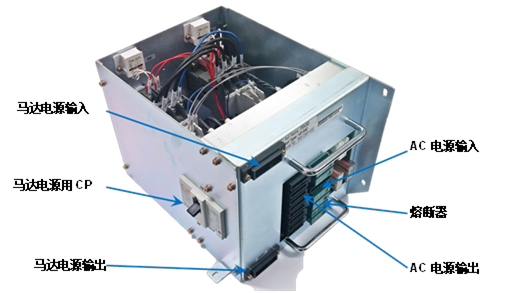

图 4.64 PSM(Hi5a-S 控制器电装模块)外部

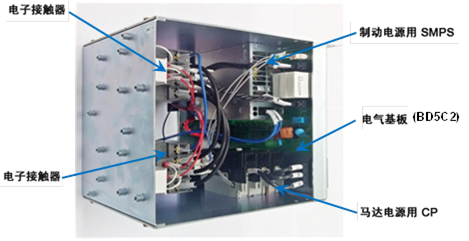

图 4.65 PSM(Hi5a-S 控制器电装模块)内部
针对马达电源用3相AC电源的开闭、制动器电源生成、风扇驱动等的AC控制电源以及DC装置电源供给的SMPS电源等的分配、如下图的电源系统图所示。各个电源上连接了电路切断器(CB)或熔断器、保护零件不受过电流的损害。为了分配电源并减少电线的使用、使用了供电板(BD5C2)。

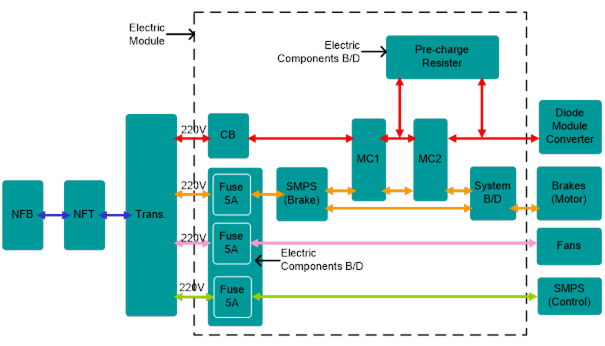

图 4.66 Hi5a-S控制器的电源系统
表 4‑75 供电模块中熔断器的种类和用途
名称 | 用途 | 规格 |
F1、 F2 | 供电控制电源(AC220V)过电流保护用熔断器 | AC220V 7.5A |
F3、 F4 | Rack SMPS电源(AC220V)过电流保护用熔断器 | AC220V 7.5A |
F5、 F6 | 制动器SMPS电源(AC220V)过电流保护用熔断器 | AC220V 7.5A |
※ BD5C2 : 2019年3月以后适用
