4.3.7.4. BD5C0 连接器

4.3.7.4. BD5C0 连接器

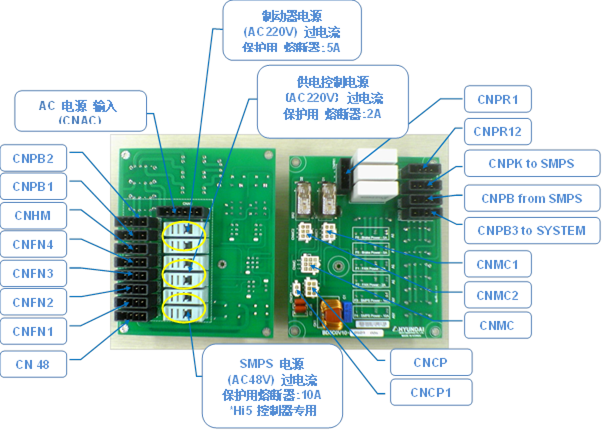

供电板(BD5C0)的连接器配置如下图所示、其各自的用途及连接装置如下表所示。





图 4.71 BD5C0的连接器



表 4‑78 BD5C0连接器种类和用途

名称	用途	连接外部装置
CNAC	输入各种AC电源	变压器
CN48	SMPS电源用功率(AC48V): 未使用	Hi5a控制器Rack SMPS
CNFN1~4	电装控制用电源功率(AC220V)	FAN模块
CNHM	输出计时器(Hour Meter)用电源(AC220V)	AC220V 计时器(可选规格)
CNPR1	输入预充电(precharge)电阻电源	MC2输入端
CNPR2	输出预充电(precharge)电阻电源	MC2输出端
CNBK	制动器电源用输出(AC220V)	制动器电源用SMPS输入端
CNPB	输入制动器电源(DC24V)	制动器电源用SMPS输出端
CNPB1、2	输出制动器电源(DC24V)	伺服放大器
CNPB3	输出制动器电源(DC24V)	输入系统板CNPB
CNCP1	输入马达电源用电路切断器(CB)的监控	马达电源用电路切断器(CB)
CNCP	输出电路切断器及熔断器的监控	输入系统板CNCP
CNMC1、2	磁接触开关驱动及监控	磁接触开关MC1、MC2
CNMC	磁接触开关驱动信号及监控信号	输入系统板CNMC
