4.3.7.3. PDM及供电板(BD5C0)

PDM(Hi5a-C 控制器电装模块)是负责对供应给控制器的各种电源进行开关及分配的模块。下图显示了具有各种连接器和熔断器的供电模块内部外部情况。

图4.68 供电模块

图 4.69 供电模块内部

针对马达电源用3相AC电源的开闭、制动器电源生成、风扇驱动等的AC控制电源以及DC装置电源供给的SMPS电源等的分配、如下图的电源系统图所示。各个电源上连接了电路切断器(CB)或熔断器、保护零件不受过电流的损害。为了分配电源并减少电线的使用、使用了供电板(BD5C0)。

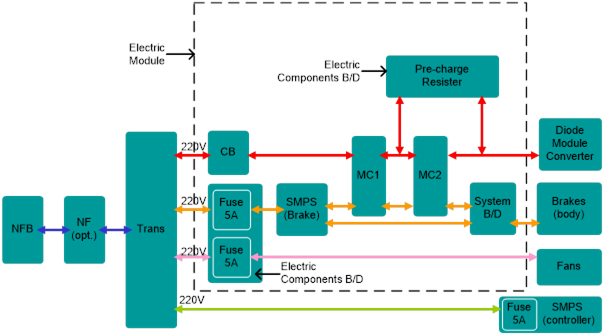

图 4.70 Hi5a控制器的电源系统

表 4‑77 供电模块中熔断器的种类和用途

名称	用途	规格
F1、F2	供电控制电源(AC220V)过电流保护用熔断器	AC220V 7.5A
F3、F4	Rack SMPS电源(AC48V)过电流保护用熔断器: 未使用	AC48V 10A
F5、F6	制动器SMPS电源(AC220V)过电流保护用熔断器	AC220V 7.5A

※ BD5C0 : 2019年5月以后适用
