2.6.1. 电源连接
2.6.1. 电源连接

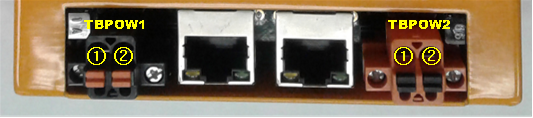

图 2.5 SafeSpace 电源连接
表 2‑2 电源接线柱说明
用途 | 接线板 | 针脚编号 | 名称 | 说明 | 动作 |
输入电源 （通道 1） | TBPOW1 | 1 | POW1(+) | SafeSpace 电源电压输入（通道 1） | DC24V |
2 | POW1(-) | SafeSpace 电源接地输入（通道 1） | DC24V GND | ||
输入电源 （通道 2） | TBPOW2 | 1 | POW2(+) | SafeSpace 电源电压输入（通道 2） | DC24V |
2 | POW2(-) | SafeSpace 电源接地输入（通道 2） | DC24V GND |
输入电源应采用 DC24V / 40W，这是一般规格产品，如下表所示：
表 2‑3 电源规格
项目 | 规格 | 备注 |
环境温度 | -40 ~ 85 °C |
|
标称输出电压 | 24 V DC ±5 % |
|
标称输出电流 | 大于 1.7 A |
|
残余纹波 | < 100 mVPP（含标称值） |
|
输出功率 | 大于 40 W |
|
平均故障间隔时间 | > 1,000,000 小时 (40°C) |
|
标准 | IEC 60950-1 (SELV) |
|
