2.6.2. SIO和 DIO 连接
2.6.2. SIO和 DIO 连接

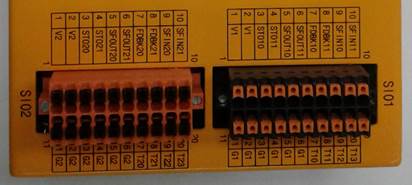

图 2.6 SafeSpace 的SIO 连接器
表 2‑4 SIO 接线柱说明
用途 | 接线板 | 针脚编号 | 名称 | 说明 | 动作 |
安全功能 （通道 1）
| TBSIO1 | 1 | V1 | SIO 输出电压 | DC24V |
2 | V1 | SIO 输出电压 | DC24V | ||
3 | STO10 | STO 输出 0（通道 1） | (+) Sinking 输入型 开：24V，10mA 关：浮动式 (+) Sourcing 输出型 开：24V，120mA 关：浮动式 <电流限值> 800mA/所有接线柱 | ||
4 | STO11 | STO 输出 1（通道 1） | |||
5 | SFOUT10 | 安全功能输出 0（通道 1） | |||
6 | SFOUT11 | 安全功能输出 1（通道 1） | |||
7 | FDBK10 | STO 反馈输入 0（通道 1） | |||
8 | FDBK11 | STO 反馈输入 1（通道 1） | |||
9 | SFIN10 | 安全功能输入 0（通道 1） | |||
10 | SFIN11 | 安全功能输入 1（通道 1） | |||
11 | G1 | SIO 输出接地 | DC24V GND | ||
12 | G1 | SIO 输出接地 | DC24V GDN | ||
13 | G1 | SIO 输出接地 | DC24V GND | ||
14 | G1 | SIO 输出接地 | DC24V GDN | ||
15 | G1 | SIO 输出接地 | DC24V GND | ||
16 | G1 | SIO 输出接地 | DC24V GDN | ||
17 | T10 | 测试脉冲输出 0（通道 1） | (+) Sourcing 脉冲输出 开：24V，120mA 关：浮动式 | ||
18 | T11 | 测试脉冲输出 1（通道 1） | |||
19 | T12 | 测试脉冲输出 2（通道 1） | |||
20 | T13 | 测试脉冲输出 3（通道 1） | |||
安全功能 （通道 2）
| TBSIO2 | 1 | V2 | SIO 输出电压 | DC24V |
2 | V2 | SIO 输出电压 | DC24V | ||
3 | STO20 | STO 输出 0（通道 2） | (+) Sinking 输入型 开：24V，10mA 关：浮动式 (+) Sourcing 输出型 开：24V，120mA 关：浮动式 <电流限值> 800mA/所有接线柱 | ||
4 | STO21 | STO 输出 1（通道 2） | |||
5 | SFOUT20 | 安全功能输出 0（通道 2） | |||
6 | SFOUT21 | 安全功能输出 1（通道 2） | |||
7 | FDBK20 | STO 反馈输入 0（通道 2） | |||
8 | FDBK21 | STO 反馈输入 1（通道 2） | |||
9 | SFIN20 | 安全功能输入 0（通道 2） | |||
10 | SFIN21 | 安全功能输入 1（通道 2） | |||
11 | G2 | SIO 输出接地 | DC24V GND | ||
12 | G2 | SIO 输出接地 | DC24V GDN | ||
13 | G2 | SIO 输出接地 | DC24V GND | ||
14 | G2 | SIO 输出接地 | DC24V GDN | ||
15 | G2 | SIO 输出接地 | DC24V GND | ||
16 | G2 | SIO 输出接地 | DC24V GDN | ||
17 | T20 | 测试脉冲输出 0（通道 2） | (+) Sourcing 脉冲输出 开：24V，120mA 关：浮动式 | ||
18 | T21 | 测试脉冲输出 1（通道 2） | |||
19 | T22 | 测试脉冲输出 2（通道 2） | |||
20 | T23 | 测试脉冲输出 3（通道 2） |
图 2.7 SafeSpace 的 DIO 连接器
表 2‑5 DIO 接线柱说明
用途 | 接线板 | 针脚编号 | 名称 | 说明 | 动作 |
远程 IO 连接 （通道 1） | TBDIO1 | 1 | DV1 | DIO 输出电压 | DC24V |
2 | DV1 | DIO 输出电压 | DC24V | ||
3 | DIN10 | 数字输入 0 （通道 1） | (+) Sinking 输入型 开：24V，10mA 关：浮动式 | ||
4 | DIN11 | 数字输入 1 （通道 1） | |||
5 | DIN12 | 数字输入 2 （通道 1） | |||
6 | DIN13 | 数字输入 3 （通道 1） | |||
7 | DIN14 | 数字输入 4 （通道 1） | |||
8 | DIN15 | 数字输入 5 （通道 1） | |||
9 | DIN16 | 数字输入 6 （通道 1） | |||
10 | DIN17 | 数字输入 7 （通道 1） | |||
11 | DG1 | DIO 输出接地 | DC24V GND | ||
12 | DG1 | DIO 输出接地 | DC24V GDN | ||
13 | DOUT10 | 数字输出 0 （通道 1） | (+) Sourcing 输出型 开：24V，120mA 关：浮动式 <电流限值> 800mA/所有接线柱 | ||
14 | DOUT11 | 数字输出 1 （通道 1） | |||
15 | DOUT12 | 数字输出 2 （通道 1） | |||
16 | DOUT13 | 数字输出 3 （通道 1） | |||
17 | DOUT14 | 数字输出 4 （通道 1） | |||
18 | DOUT15 | 数字输出 5 （通道 1） | |||
19 | DOUT16 | 数字输出 6 （通道 1） | |||
20 | DOUT17 | 数字输出 7 （通道 1） | |||
远程 IO 连接 （通道 2） | TBDIO2 | 1 | DV2 | DIO 输出电压 | DC24V |
2 | DV2 | DIO 输出电压 | DC24V | ||
3 | DIN20 | 数字输入 0 （通道 2） | (+) Sinking 输入型 开：24V，10mA 关：浮动式 | ||
4 | DIN21 | 数字输入 1 （通道 2） | |||
5 | DIN22 | 数字输入 2 （通道 2） | |||
6 | DIN23 | 数字输入 3 （通道 2） | |||
7 | DIN24 | 数字输入 4 （通道 2） | |||
8 | DIN25 | 数字输入 5 （通道 2） | |||
9 | DIN26 | 数字输入 6 （通道 2） | |||
10 | DIN27 | 数字输入 7 （通道 2） | |||
11 | DG2 | DIO 输出接地 | DC24V GND | ||
12 | DG2 | DIO 输出接地 | DC24V GDN | ||
13 | DOUT20 | 数字输出 0 （通道 2） | (+) Sourcing 输出型 开：24V，120mA 关：浮动式 <电流限值> 800mA/所有接线柱 | ||
14 | DOUT21 | 数字输出 1 （通道 2） | |||
15 | DOUT22 | 数字输出 2 （通道 2） | |||
16 | DOUT23 | 数字输出 3 （通道 2） | |||
17 | DOUT24 | 数字输出 4 （通道 2） | |||
18 | DOUT25 | 数字输出 5 （通道 2） | |||
19 | DOUT26 | 数字输出 6 （通道 2） | |||
20 | DOUT27 | 数字输出 7 （通道 2） |
