2.8. 变位机(positioner)校准(calibration)指令(PosiCal)

2.8. 变位机(positioner)校准(calibration)指令(PosiCal)



变位机(positioner)为了与机器人进行同步动作而执行必要的变位机(positioner)校准(calibration)的指令。一般来讲、变位机(positioner)校准(calibration)通过设置对话框来执行、但由于更换伺服工具而变更变位机(positioner)时、在机器人运行中也应变更校准(calibration)。在机器人程序上执行上述操作的指令就是变位机(positioner)校准(calibration)指令(PosiCal)。



(1)   PosiCal指令



表 2.3 PosiCal指令参数

PosiCal Prog=<校准（calibration）程序号>、Station=<Station号>
校准(calibration)程序号	1~9999	变位机(positioner)校准程序号
Station 号	S1~S3	拟进行校准的station号



(2)   变位机(positioner)校准(calibration)使用例示

-   连接拟进行校准(calibration)的变位机(positioner)和机器人。

-   制作变位机(positioner)校准(calibration)程序。

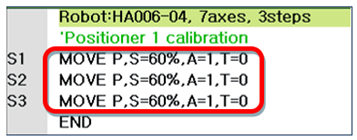

图 2.6 轴变位机(positioner)校准(calibration)程序



-   选择『输入命令』→『弧焊』→『PosiCal』后输入PosiCal指令后运行。或进入『[F2]: 系统』→『6: 自动常数设置』→『2: 变位机(positioner)校准(calibration)』对话框以制作的程序实施变位机(positioner)校准(calibration)。

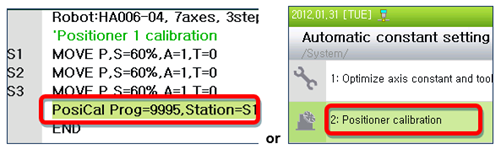

图 2.7 实施变位机(positioner)校准(calibration）



-   通过附加轴同步JOG动作确认变位机(positioner)同步动作是否正常。

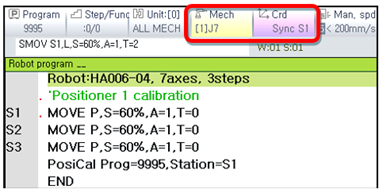

图 2.8 变位机(positioner)同步时的TP画面



-   确认变位机(positioner)旋转时机器人是否准确实施同步动作





                              图 2.9 确认变位机(positioner)同步动作



-   在实际作业程序中以TOOLCHNG指令变更变位机(positioner)后执行PosiCal

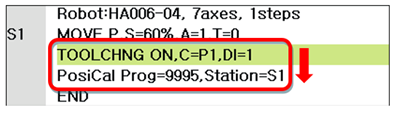

图 2.10 更换工具后实施变位机(positioner)校准(calibration)的例示
