7.2.1.4. 错误外部输出

此功能用于通过串行端口将监测到的故障编号输出到外部设备。

n 串行输出

使用串行端口(RS232C)将ASCII码输出到外部设备。

输出格式为

第一字节 : “$”

第二到第六字节 : “ERROR(故障)”

第七字节 : “ ”(空白)

第八到第十一字节: 故障编号

第十二字节 : CR

第十三字节 : LF

例如)故障0101 (E0101)

n 先前编号指定输出

以先前编号指定输出为例、对于在『[F2]:系统』 → 『2:控制参数』 → 『2:输入/输出信号设置』 → 『4:输出信号分配』分配的信号输出故障/警告编号。

表 7‑1 根据指定信号的信号指定输出

l 发出警告的输出信号为0的话这是故障编号、为1的话这是警告编号。

l 发出警告时没有开启系统故障信号和操作故障信号。

① 8 bit

将故障／警告编号变换为二进制编号、分开输出前8位和后8位。划分底部数据和顶部数据的信号是故障／警告输出选择信号。确定数据检查时间的选通信号是故障／警告输出STRB信号

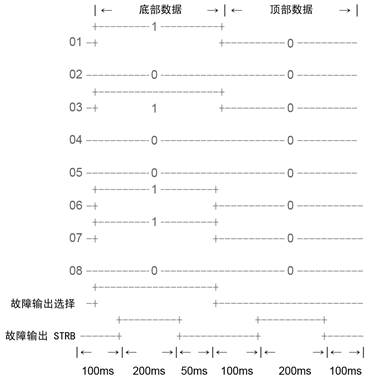

例如)对于 E0101、时间

(10110 = 006516 = 0000 0000 0110 01012)

② 16 bit

将故障编号变换为两位数的编号、然后输出16位数据。

确定数据检查时间的选通信号

- 系统故障=>综合故障

- 运行故障=>运行故障或以上。

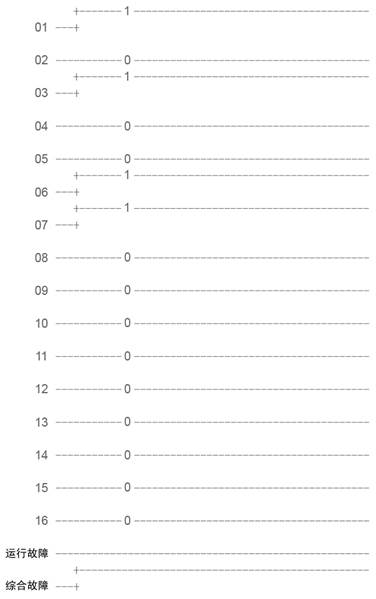

例如)对于E0101、时间(系统故障)
