4.2.6.1. PLC X继电器(外部输入)

通过标准IO板及扩展IO板显示输入的信号的内置DeviceNet master输入信号的状态。

可以通过在手动或自动模式的初始画面上选择『[F1]: 服务』 → 『1: 监视』 → 『7: PLC继电器数据』 → 『1: PLC X继电器(外部输入)』进行确认。

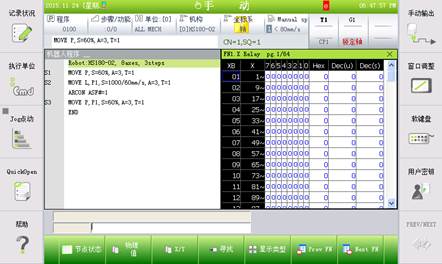

图 4.24 继电器(外部输入)

l 点击『[F1]: 节点状态』键即可确认选择的节点号的内置现场总线是否被激活。 (绿色背景：被激活、红色背景: 未被激活)

l 点击『[F2]: 物理值』键即显示反映相关信号的逻辑之前的物理输入/输出状态。例如、信号FN1.5是负逻辑、且未输入实际信号时、虽然在基本监测画面上显示正在输入相关信号的值、但点击『[F2]: 物理值』键时、因为没有输入实际信号所以显示未输入的状态。

l 点击『[F3]: X/Y』键即可变更当前节点的输入和输出并进行确认。

l 点击『[F4]: 查找』键即显示可直接查找有要确认的信号的页面的对话框。把确认的信号输入该对话框。例如要确认 FN20.3的信号、输入‘20.3’即可。

l 每当按下『[F5]:表示形式』按钮、正如下面切换表示的数据形式。

Byte形式(XB) → Word形式(XW) → Long形式(XL) → Byte形式(XB)

l 点击『[F6]: Prev FN』/『[F7]: Next FN』键即可移动到当前连接的下一节点。
