4.3.5.3. 可选驱动装置规格

4.3.5.3. 可选驱动装置规格

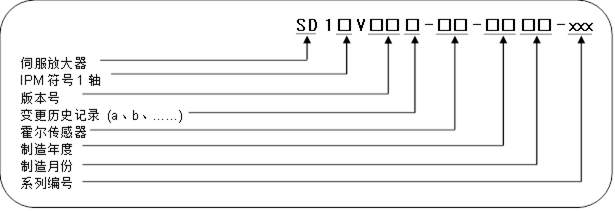

n Option驱动装置的型号构成





表 4‑59 Option驱动装置的形式记号

分类	形式符号
伺服驱动器 (Servo Drive)	SD



表4‑60 Option驱动装置的IPM容量

大型/中型	L	(IPM额定电流) 150A、 (霍尔传感器额定电流) 4V/75A
	X	(IPM额定电流) 100A、 (霍尔传感器额定电流) 4V/50A
	Y	(IPM额定电流) 75A、 (霍尔传感器额定电流) 4V/50A
	Z	(IPM额定电流) 50A、 (霍尔传感器额定电流) 4V/25A



表4‑61 Option驱动装置的霍尔传感器(Hall Sensor) 记号

Drive 模块	霍尔传感器符号(规格)	最大电流(Im)	IPM规格(额定电流)
附加轴伺服驱动器	0 (4V/75A)	140.62Apeak	PM150CL1B060(150A)
	1 (4V/50A)	93.75Apeak	PM100CL1B060(100A) PM75CL1B060(75A) PM50CL1B060(50A)
	2 (4V/25A)	46.87Apeak
	3 (4V/15A)	28.12Apeak
	4 (4V/10A)	18.75Apeak
	5 (4V/5A)	9.37Apeak
